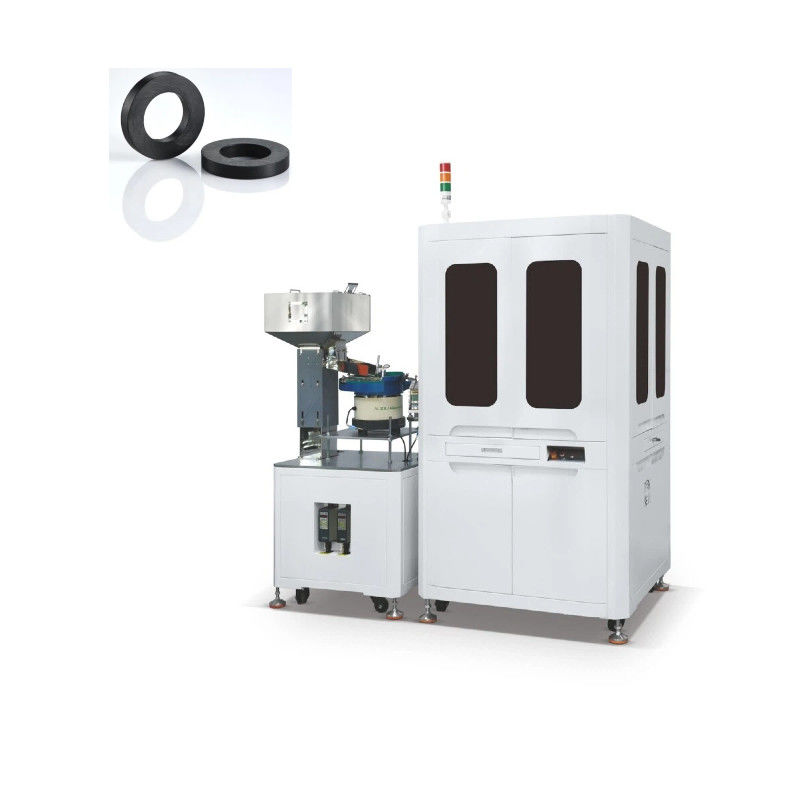

Εικόνα Ανίχνευση μετρήσεων Μηχανή οπτικής επιθεώρησης υψηλής ταχύτητας ακρίβεια
Η διαφορά μεταξύ μηχανικής οπτικής επιθεώρησης και χειροκίνητης επιθεώρησης
Κόστος επιθεώρησης
Μηχανή οπτικής επιθεώρησης
Το αρχικό επενδυτικό κόστος της μηχανής οπτικής επιθεώρησης είναι υψηλό, συμπεριλαμβανομένου του κόστους αγοράς του εξοπλισμού, των δαπανών εγκατάστασης και θέσης σε λειτουργία και των σχετικών δαπανών λογισμικού.μακροπρόθεσμα, μπορεί να μειώσει σημαντικά το κόστος εργασίας και λόγω των αποτελεσματικών δυνατοτήτων ανίχνευσης, μπορεί να μειώσει τις απώλειες που προκαλούνται από προβλήματα ποιότητας.
Τα έξοδα λειτουργίας της μηχανής οπτικής επιθεώρησης περιλαμβάνουν κυρίως την κατανάλωση ενέργειας και το κόστος συντήρησης του εξοπλισμού.αλλά αν διατηρηθεί σωστά, ο εξοπλισμός μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
Ελέγχος χειροκίνητος
Το αρχικό κόστος της χειροκίνητης επιθεώρησης είναι σχετικά χαμηλό, κυρίως το κόστος πρόσληψης και κατάρτισης προσωπικού επιθεώρησης.παροχές, εκπαίδευσης και λοιπών δαπανών.
Επιπλέον, η χειροκίνητη επιθεώρηση μπορεί να προκαλέσει περισσότερα προβλήματα ποιότητας λόγω της ευαισθησίας σε λανθασμένες κρίσεις και απουσία επιθεωρήσεων, αυξάνοντας έτσι το κόστος επανεπεξεργασίας και την απώλεια προϊόντων.
Αρχή λειτουργίας της συσκευής οπτικής επιθεώρησης WirT- Single glass table
Σύστημα ελέγχου επιφάνειας
Αποτελείται από δύο σταθμούς εργασίας που τοποθετούνται πάνω και κάτω από την γυάλινη πλάκα, ο καθένας από τους οποίους περιέχει χρωματική κάμερα υψηλής ακρίβειας και σταθερό φακό εστίασης.
Διαθέτει ανεξάρτητα ψηφιακά ρυθμιζόμενο σύστημα φωτισμού χρώματος για τη βελτιστοποίηση της λήψης εικόνας.
Η κύρια λειτουργία του είναι η ανίχνευση καλλυντικών ελαττωμάτων στις άνω και κάτω επιφάνειες.
Συστήματα ελέγχου εσωτερικής και εξωτερικής επιφάνειας
Αποτελείται από εξωτερικούς πλευρικούς σταθμούς εργασίας, ο καθένας με τέσσερις έγχρωμες κάμερες 2 megapixel που διατίθενται σε γωνία 90 μοιρών.Ένα άλλο χαρακτηριστικό είναι ότι υπάρχουν δύο έγχρωμα συστήματα φωτισμού κατανεμημένα πάνω και κάτω..
Το σύστημα φωτισμού μπορεί να ρυθμίζεται ψηφιακά και ανεξάρτητα για τη βελτιστοποίηση της φωτογραφικής εικόνας.
Για την ανίχνευση ελαττωμάτων επιφάνειας στην εξωτερική πλευρά του προϊόντος.
Εξοπλισμός Πλεονεκτήματα του WirT - Μηχανή οπτικής επιθεώρησης με ένα μόνο γυάλινο τραπέζι
Το Wirt είναι μια συσκευή οπτικής επιθεώρησης που έχει ειδικά αναπτυχθεί για την ανίχνευση διαστατικών και επιφανειακών ελαττωμάτων σε στεγανές βρύσες από σιλικόνη.Είναι σε θέση να επιθεωρήσει αδιάβροχα πρίζα διαφόρων μορφών με υψηλή ακρίβεια στο εύρος επιθεώρησης τουΤα προϊόντα αυτά ελέγχονται για ελαττώματα από μια σειρά από σταθμούς ελέγχου που χρησιμοποιούν βιομηχανικές κάμερες υψηλής ακρίβειας.Οι εικόνες που λαμβάνονται από τις κάμερες μεταδίδονται χωρίς απώλεια δεδομένων ή παρεμβολές σε υπολογιστή που διαχειρίζεται ένα σύστημα επεξεργασίας εικόνας σε πραγματικό χρόνοΤο σύστημα ανίχνευσης είναι σταθερό, αξιόπιστο και αποτελεσματικό.
Μετά την επεξεργασία της εικόνας, τα αντικείμενα εισάγονται σε τρεις διαφορετικούς χώρους αποθήκευσης για αντικείμενα που συμμορφώνονται, έχουν ελαττώματα διαστάσεων και ελαττώματα αισθητικής σύμφωνα με τα προκαθορισμένα κριτήρια ελέγχου.Οι παράμετροι επιθεώρησης αντικειμένων είναι γρήγοροι και εύκολοι στη ρύθμιση, ο εξοπλισμός και η συσκευή τροφοδοσίας καθαρίζονται εύκολα και η συχνότητα ελέγχου είναι υψηλή.
Τεχνικές παραμέτρους της μηχανής οπτικής επιθεώρησης WirT- Single glass table
| Ττεχνικές παραμέτρους |
12 |
| Μυλικά |
Sιλίκα τζελ |
| Γολόουρ |
Fχρώμα |
| Ελάχιστο εξωτερική διάμετρος(μμ) |
3 χιλιοστά |
| Μέγιστη εξωτερική διάμετρος(μμ) |
12 χιλιοστά |
| Ελάχιστο ανιχνεύσιμο πάχος ((mm) |
2 χιλιοστά |
| Μέγιστο ανιχνεύσιμο πάχος ((mm) |
12 χιλιοστά |
| αποδοτικότητα |
Η μέγιστη ταχύτητα 1000pcs/min εξαρτάται από την επιφάνεια και το μέγεθος του προϊόντος. |
| Τροφή |
Τροφοδοσία με δονητή |
| Ανίχνευση μεγέθους |
12 |
| Κάμερα |
Β/Δ |
| Ανίχνευσηεύρος (mm) |
Φ18 |
| ΜέγιστοΑνίχνευσηύψος ((mm) |
12 χιλιοστά |
| Απόφαση αναλογία(μμ) |
0.001 |
| Ανίχνευσηακρίβεια ((mm) |
+/- 0.008 |
| Επαναλαμβάνω.ε ακρίβεια(μμ) |
+/- 0.005 |
| Επιθεώρηση μέτρησης ύψους |
12 |
| Ανίχνευσηεύρος (mm) |
12 χιλιοστά |
| Απόφαση αναλογία(μμ) |
0.001 |
| Ανίχνευσηακρίβεια ((mm) |
+/- 0.008 |
| Επαναλαμβάνω.ε ακρίβεια(μμ) |
+/- 0.005 |
| Επιφανειακός σταθμός εργασίας |
12 |
| Κάμερα |
Fχρώμα |
| Πεδίο ανίχνευσης μεμονωμένης κάμερας (mm) |
12 χιλιοστά |
| Οπτική ανάλυση (mm/px) |
0.010 |
| Ελάχιστη ανιχνεύσιμη περιοχή ελαττώματος (mm) |
0.030x0.030 |
| Σταθμός εσωτερικής επιθεώρησης (προαιρετικός) |
12 |
| Κάμερα |
Fχρώμα |
| Πεδίο ανίχνευσης μεμονωμένης κάμερας (mm) |
12 χιλιοστά |
| Οπτική ανάλυση (mm/px) |
0.010 |
| Ελάχιστη ανιχνεύσιμη περιοχή ελαττώματος (mm) |
0.030x0.030 |
| Σταθμός επιθεώρησης εξωτερικής πλευράς |
12 |
| Κάμερα |
Fχρώμα |
| Πεδίο ανίχνευσης μεμονωμένης κάμερας (mm) |
12 |
| Οπτική ανάλυση (mm/px) |
0.012 |
| Ελάχιστη ανιχνεύσιμη περιοχή ελαττώματος (mm) |
0.036x0.036 |
| Προαιρετικό |
| 5L Hopper |
| 15L Hopper |
| Κουκούλα σκόνης |
| Εγχειρίδιο ελέγχου καθαρισμού |
| ΣυσκευήagΕργαστήριο |
Εφαρμογή της μηχανής οπτικής επιθεώρησης DENT- Double glass table
Ηλεκτρονικά εξαρτήματα, σφυρηλατημένο σφυρί ακριβείας, συσσωρευτικά υλικά,
Σφραγιστικά δαχτυλίδια, καουτσούκ σιλικόνης, βιομηχανικές ασημένιες επαφές κλπ.
Εικόνα του DenT - Μηχανή οπτικής επιθεώρησης διπλού γυάλινου τραπεζιού για βιομηχανικά προϊόντα
